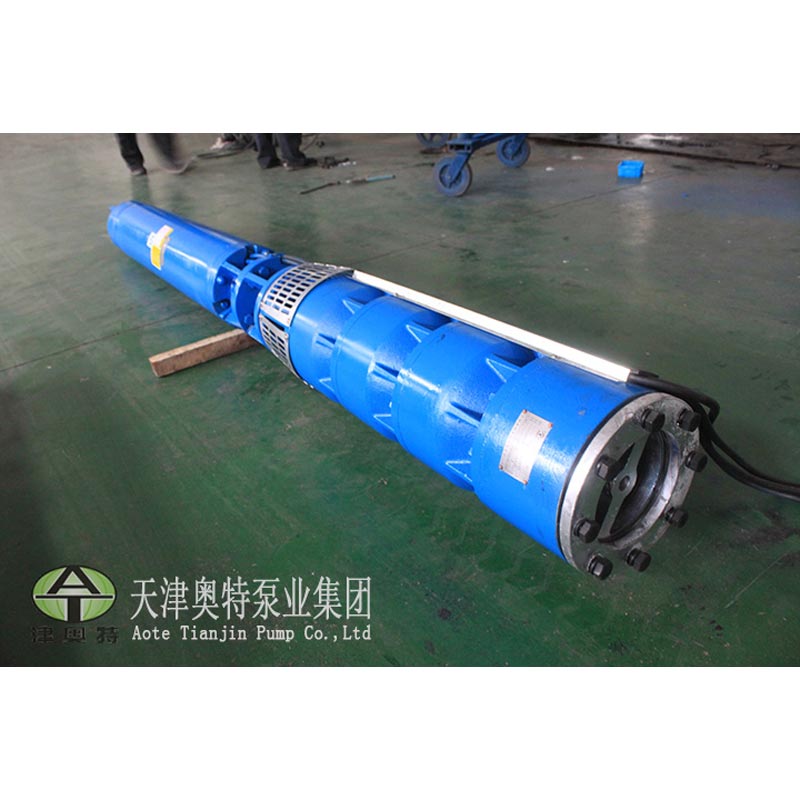

Şirkətimizin A5QJ seriyalı suvarma üçün dərin quyuya daldırma nasosu dərinlikdən yeraltı suların çıxarılması üçün nəzərdə tutulmuşdur. quyulardan, həmçinin çaylardan, su anbarlarından və kanallardan suqəbuledici layihələr. Əkin sahələrinin suvarılmasında geniş tətbiq olunur, dağlıq ərazilərdə insanlar və mal-qara üçün məişət su təchizatı, şəhərlərdə drenaj üçün də mövcuddur, fabriklər, dəmir yolları, mədənlər və tikinti sahələri.
1. İnteqrasiya edilmiş mühərrik və nasos quruluşu, yüksək təhlükəsizlik və etibarlılığa malik sualtı əməliyyat.
2. Quyuların qapağına xüsusi tələblər yoxdur; yüksələn boru yalnız müvafiq iş təzyiqinə tab gətirməlidir.
3. Asan quraşdırma, istismar və texniki xidmət, kiçik mərtəbə sahəsi işğalı; nasos evinin tikintisi tələb olunmur.
4.Yığcam struktur və aşağı xammal sərfiyyatı.
| Maddə | Spesifikasiya |
| Nasos növü | Şaquli dərin quyuya batırılan nasos |
| Struktur | Çoxpilləli mərkəzdənqaçma nasosu |
| Motor növü | Üç fazalı asinxron sualtı mühərrik |
| Nominal Gərginlik | 380V / 660V |
| Tezlik | 50Hz |
| Axın diapazonu | Fərdiləşdirilmiş |
| Baş diapazonu | 900 m-ə qədər |
| Quraşdırma növü | Şaquli Quraşdırma |
| Soyutma üsulu | Su ilə doldurulmuş Motor Soyutma |
| Orta Temperatur | ≤20℃ |
| PH diapazonu | 6,5–8,5 |
| Bərk hissəciklərin tərkibi | ≤0,01% |
1.3 fazalı AC enerji təchizatı: 50Hz tezliyi, nominal gərginlik 380V və ya 660V (icazə verilən tolerantlıq ±5%).
1. Kütləvi bərk hissəciklərin tərkibi ≤ 0,01%.
2. Pompalanan mayenin PH dəyəri 6,5 ilə 8,5 arasında dəyişir.
3.Orta temperatur ≤ 20℃.

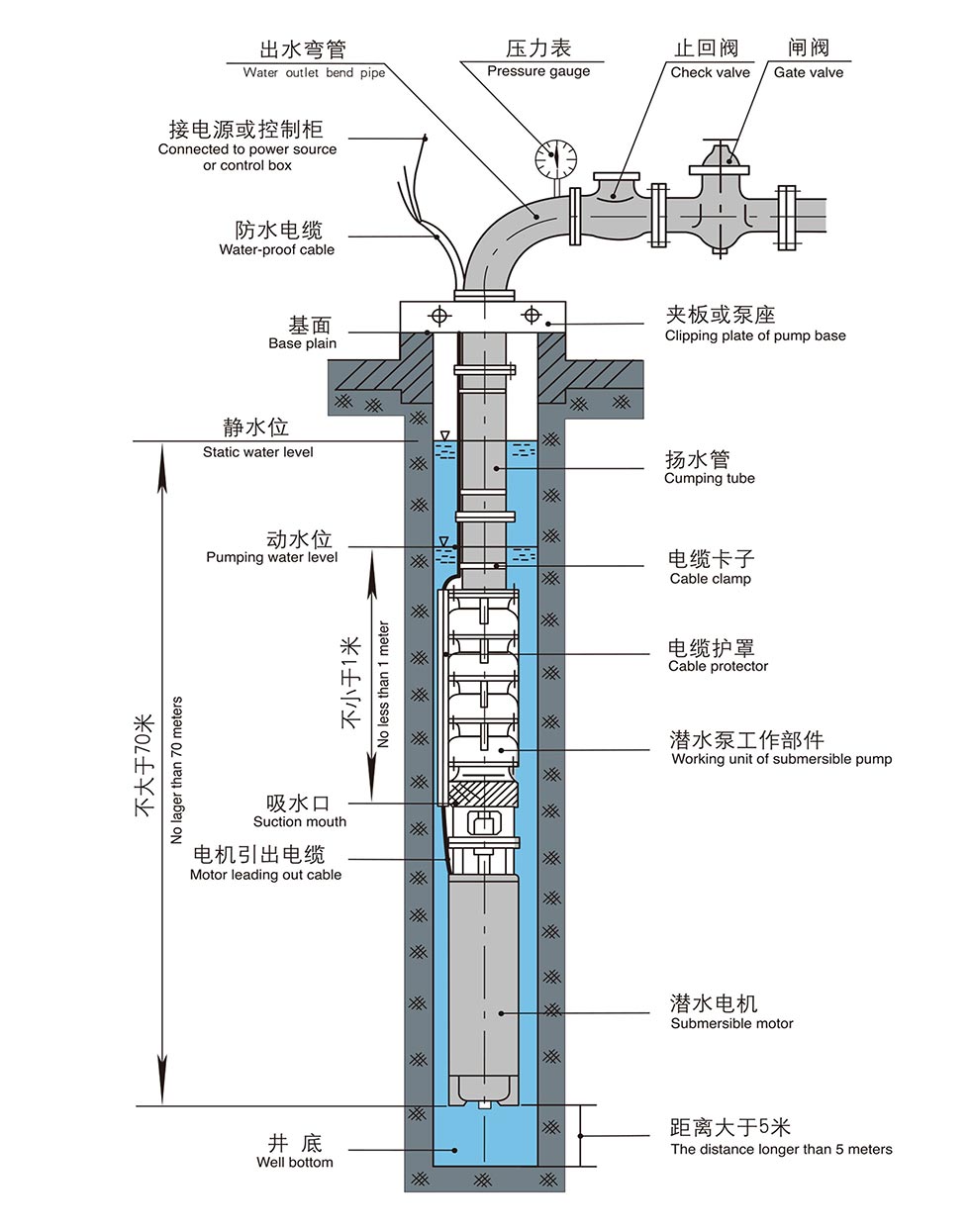

4. Suvarma üçün dərin quyuya batırılan nasosun girişi dinamik su səviyyəsindən ən azı 1 m aşağıda olmalıdır; statik su səviyyəsinin altında maksimum batmaq dərinliyi 70 m-dir; nasosun dibi quyunun dibindən minimum 1 m boşluq saxlayır.
5. Hamar daxili divara malik düz quyu korpusu və korpusun dislokasiyası yoxdur.
1. Suvarma üçün Dərin Quyu Sualtı Nasos sualtı 3 fazalı asinxron mühərrikdən və nasos gövdəsindən ibarətdir. Motor birbaşa yuxarı nasos qurğusu ilə birləşdirilir. Üst motor şaftına quraşdırılmış etibarlı şaft möhürü qarşısını alır daxili mühərrikin soyuducu suyu ilə pompalanan mühit arasında çarpaz sızma, uzunmüddətli sabit işləməyi təmin edir.
2. Nasos bir emişli çoxpilləli şaquli mərkəzdənqaçma növüdür; uyğunlaşdırılmış motor su ilə doldurulmuş yaş tipli şaqulidir barrel tipli mufta ilə birləşdirilən sualtı asinxron mühərrik.
3. Motor sarğı neylon örtüklü PE suya davamlı maqnit teli qəbul edir; motor boşluğu təmiz şirin su ilə doldurulur.
4. Mühərrik üçün su ilə yağlanan istiqamətləndirici rulmanlar istifadə olunur. Mühərrikin altındakı dayaq yatağı iki istiqamətli ekseneldir nasosdan itələmə. Yüksək başlı versiya nikel tərkibli mis ventilyator formalı itmə yastıqları ilə təchiz edilmişdir. Eksenel yük daşımaq üçün Phylos sürüşmə lövhələri.
5. Yüksək qaldırıcı modellərdə nasos və mühərrik arasında əlavə eksenel qüvvə daşıyıcı komponent quraşdırılmışdır, maksimum baş yuxarı 900 m-ə qədər.
1. İşə başlamazdan əvvəl mühərrik boşluğunu təmiz təzə su ilə doldurun; şaxtanın çatlamaması üçün qışda saxlama üçün bütün daxili suyu boşaltın.
2. Vahidin izolyasiya müqavimətini mütəmadi olaraq yoxlayın, dəyəri 0,5 MΩ-dan aşağı olmamalıdır.
3.Standart zəmanət müddəti: normal istismarda 1 il.
Misal: QJ80-100-37
| Kod | Mənası |
| Q | Sualtı Tip |
| J | Dərin Quyu Tətbiqi |
| 80 | Nominal axın: 80 m³/saat |
| 100 | Nominal Başlıq: 100 m |
| 37 | Motor Gücü: 37 kVt |
Pompa modelini seçməzdən əvvəl müştərilər aşağıdakı məlumatları təsdiqləməlidirlər:
Suvarma sahəsinə və su tələbatına uyğun olaraq tələb olunan su çıxışını müəyyənləşdirin.
Tələb olunan qaldırma hündürlüyünü hesablayın, o cümlədən:
• Quyunun dərinliyi
• Şaquli qaldırma məsafəsi
• Boru kəmərində təzyiq itkisi
• Terminal suyunun təzyiqi tələbləri
Mövcud quyu korpusuna uyğun nasos diametrini seçin.
Gərginliyi, tezliyi və mövcud elektrik gücünü təsdiqləyin.
Suyun temperaturunu, PH dəyərini və bərk hissəciklərin tərkibini yoxlayın.
Bu parametrlərin təmin edilməsi seçilmiş nasosun gözlənilən performansı təmin etməsinə kömək edir.
| Arızalar Fenomenləri | Səbəblər | Həll yolları |
| Baş əlçatmaz, udula bilən su yoxdur və ya kifayət qədər su axıdılır. | 1.Dinamik su səviyyəsi icazə verilən min altına düşür. dinamik su səviyyəsi; 2.Lift borusunda qırılma birgə; 3.Mühərrikin tərs fırlanması; 4.Gərginliyin azalması; 5.Bloklanmış su giriş; 6. Zədələnmiş bağlayıcı. |
1. Quyunun dərinliyini artırmaq üçün nasos pilləsini və qaldırma borusunu artırın; 2. Qırıqları təmir edin; 3. Naqili dəyişdirin birləşdirici; 4.Gərginliyi yoxlayın; 5.Yuma su girişi; 6. Bağlayıcını dəyişdirin. |
| Başlanğıcda mühərrik səs-küylə işləmir. | 1. Rulman tutması; 2. Mühərrikin bir fazalı işləməsi. |
1. Zədələnmiş hissələri yoxlayın və təmir edin; 2.Birləşdirici naqili yoxlayın və faza nasazlığını tapın. |
| Böyük ampermetr göstərici yelləncək | 1.Dinamik su səviyyəsi udma girişinə enir; 2.Dinamik suyun səviyyəsi icazə verilənin altına düşür min.dinamik su səviyyəsi; |
1.Su axıdılmasını azaldın və batmaq dərinliyini artırın. |
| Bölmənin şiddətli vibrasiyası | 1.Nasos mili əyilmişdir; 2. Daşıyıcı hissədə aşınma çox böyükdür; 3. Çox sıx tənzimləyici; 4. Zədələnmiş bağlayıcı. |
1.Milin kalibrlənməsi; 2. Yatağı dəyişdirin; 3. Qapı klapanını böyüdün; 4. Bağlayıcını dəyişdirin. |
| Akışa düşmək | 1. Üzüyü taxarkən köhnəlmək; 2.Bloklanmış su girişi; 3.Lift boruları arasında birləşmədə sızma və ya mərmilər. |
1. Aşınmış hissələri təmir edin və ya dəyişdirin; 2.Yuma su girişi; 3. Bağlantı hissəsini yoxlayın. |
| İzolyasiya Müqavimətinin Ani Azalması | 1.Motor kabel birləşdiricisinin keyfiyyətsizliyi; 2. Mühərrikin rotator naqillərinin zədələnmiş izolyasiyası; 3. Geyinib kabel. |
1.Kabel konnektorunu yenidən birləşdirin; 2. Mühərrikin naqillərinin təmiri; 3. Zərərləri təmir edin. |
| Enerji istehlakında artım (ampermetr göstəricisi nominaldan artıqdır dəyər) |
1.Aşınmış rulman çarxı; 2. Podşipnik taxıldıqdan sonra motorun inter kontaktı; 3. Aşınma çarx və qabıq arasında. |
1.Pompanı yoxlayın və təmir edin; 2. Mühərriki yoxlayın və təmir edin; 3.Axısına nəzarət edin və motorun hərəkətini yoxlayın rulman. |
Dərin quyuya batırılan nasos əsasən dərin quyulardan yeraltı suların çıxarılması və su təchizatı üçün istifadə olunur suvarma, məişət istifadəsi, sənaye tətbiqləri və digər su transfer layihələri.
Bəli. ATQJ seriyası əkin sahələrinin suvarılması, çiləmə sistemləri, istixanaların suvarılması və s. üçün nəzərdə tutulmuşdur. kənd təsərrüfatı su təchizatı tətbiqləri.
Müştərilər təmin etməlidirlər:
• Tələb olunan axın sürəti
• Nasos başlığı
• Quyunun dərinliyi
• Quyu diametri
• Su mənbəyi haqqında məlumat
• Enerji təchizatı tələbləri
Bəli. AOTE nasosu axın sürəti, başlıq, mühərrik gücü, gərginlik və materiallar daxil olmaqla nasos parametrlərini uyğunlaşdıra bilər layihə tələbləri.
İcazə verilən quraşdırma dərinliyi seçilmiş modeldən və iş şəraitindən asılıdır. Yüksək başlı modellər nail ola bilər başları 900 metrə qədər qaldırmaq.
İzolyasiya müqavimətinin, kabelin vəziyyətinin, iş cərəyanının və su çıxışının müntəzəm yoxlanılması tövsiyə olunur sabit performans.
AOTE uzun illərdir ki, nasos istehsalında ixtisaslaşmışdır və dərin quyu üçün sualtı nasoslar təmin edir. kənd təsərrüfatı, sənaye və bələdiyyə tətbiqləri. Təcrübəli mühəndislik qabiliyyəti və çevik istehsal ilə proseslər, biz standart modelləri, eləcə də müxtəlif su təchizatı layihələri üçün fərdiləşdirilmiş nasos həllərini dəstəkləyirik.
