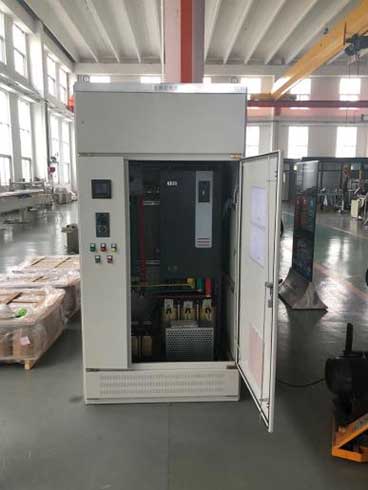

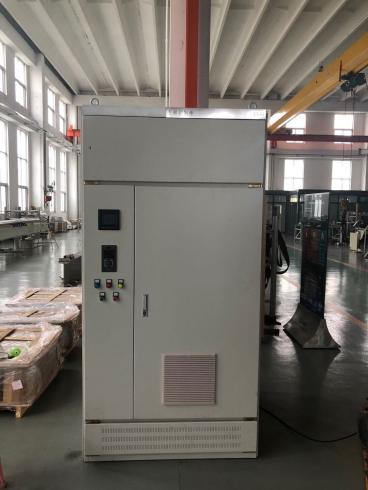

TheElektrik idarəetmə şkafıelektrik sualtı nasos (ESP) qurğusunun işə salınması və dayandırılmasına nəzarət edən, onun iş vəziyyətinə nəzarət edən və qeyd edən və istismar zamanı qeyri-normal vəziyyətlər yarandıqda avtomatik olaraq enerjinin söndürülməsi mühafizəsini həyata keçirən xüsusi cihazdır. Hal-hazırda dörd növ idarəetmə şkafları adətən istifadə olunur: güc tezlikli idarəetmə şkafları, yumşaq başlanğıc idarəetmə şkafları, aşağı gərginlikli dəyişən tezlikli idarəetmə şkafları və orta gərginlikli dəyişən tezlikli idarəetmə şkafları.
Beynəlxalq Standart: ISO 13628, IEC 60034, IEC 60529, IEC 60947, IEC 60079
Milli Standart: GB/T 16750 , GB/T 3797 , GB 4208 , GB/T 14048 , GB 7251.1
Sənaye Standartı: API RP 11S1, API 14F
Müəssisə Standartı: AT-ST-013
Enerji təchizatı gərginliyinin qorunması
Üç fazalı cərəyandan qorunma
Həddindən artıq yükdən qorunma
Az yükdən qorunma
Aşağı Gərginlik Mühafizəsi
Gecikmiş Başlanğıc
Gecikmiş bağlanma
Cari qeyd
| Model & Spesifikasiya | Nominal cərəyan （A） | Nominal gərginlik (V) | A (Eni) × B (Dərinlik) × H (Hündürlük) |
| 1.2kV sinif | 50、80、100、120、150 | 1140 | 460×520×1500 |
| 2.5kV sinif | 50、80、100、120、150 | 2500 | 600×630×1700 |
| 3kV sinif | 50、80、100、120、150 | 3000 | 600×630×1700 |
| 3.6kV sinfi | 50、80、100、120、150 | 3600 | 600×630×1700 |
| Model & Spesifikasiya | Nominal cərəyan （A） | Nominal gərginlik (V) | A (Eni) × B (Dərinlik) × H (Hündürlük) |
| 1.2kV sinif | 50、80、100、120、150 | 1140 | 460×520×1500 |
| 2.3kV sinif | 50、80、100、120、150 | 2300 | 600×630×1700 |
● Hündürlük: ≤2000m
● Ətraf mühitin temperaturu: -30℃/-22℉ — +50℃/122℉
● Nisbi rütubət: ≤85%
●Alov və partlayıcı maddələr, izolyasiyanı aşındıran qazlar və keçirici toz yoxdur.
●Şaquli mailliyi ≤ 5° olan şiddətli vibrasiya olmayan yerlərdə quraşdırılmışdır
| yox. | Parametr adı | Data |
| 1 | Nominal Giriş Gərginliyi | 380 V – 480 V±10%,3P 380 V – 480 V ±10%, 3 fazalı |
| 2 | Nominal Giriş Tezliyi | 50Hz±10% |
| 3 | Çıxış Tezliyi | 0 - 120 Hz, tənzimlənə bilər |
| 4 | Çıxış Tezliyi Qətnamə | 0.01Hz |
| 5 | Enerji təchizatı gərginliyinə nəzarət edin | AC220V |
| 6 | Nominal Çıxış Gücü | 110 kVt–630kVt |
| 7 | Nominal çıxış cərəyanı | 215A–1188A |
| 8 | Çıxış gərginliyi diapazonu | 0 - Giriş gərginliyi |
| 9 | Düzləşdirici növü | 6 - pulse diod rektifikatoru |
| 10 | İnverter tranzistor növü | IGBT |
| 11 | Xarici Əlaqə interfeysi | RS485, RS232 |
| 12 | Xarici Əlaqə Modeli | Kabel |
| 13 | Qoruma funksiyası | Aşırı yükləmə, aşağı yük, qısa qapanma, faza itkisi, həddindən artıq temperatur |
| 14 | Soyutma üsulu | Məcburi hava soyutma |
| 15 | Giriş Gücü Faktoru | 0.98 |
| 16 | Səmərəlilik | ＞98% |
| 17 | Çıxış filtri | Sinus dalğası |
| 18 | Nominal vəzifə dövrü | Davamlı |
| 19 | IP dərəcəsi / Qoruma dərəcəsi | IP23 |
| 20 | Həddindən artıq yükləmə qabiliyyəti | 150% nominal fırlanma anı, müddəti 60 s |
| 21 | İşləmə mühitinin temperaturu | -15 ℃ ~ 50 ℃ 5 ℉ ～ 122 ℉ |
| 22 | Saxlama/Daşıma temperaturu | -40 ℃ ~ 55 ℃ -40 ℉ ～ 131 ℉ |
| 23 | Ətraf Mühitin Rütubəti | ≤95% (+20 ℃ temperaturda), kondensasiya olunmur |
| 24 | Quraşdırma Hündürlüyü | ≤1000m， aşıldıqda azalma tələb olunur |
| 25 | Giriş tərəfinin harmonik komponenti | H5=36%,H7=17.8%,H11=8.1%,H13=5.3% |
| 26 | Giriş tərəfinin harmonik məzmunu | ＜5% |
| 27 | Nəzarət rejimi | Çox nöqtəli V/F, vektor V/F |
| 28 | Giriş və Çıxış Naqil rejimi | Üstdən içəri və yuxarıdan, aşağıdan içəriyə və aşağıya doğru |
| yox. | Parametr adı | Data |
| 1 | Nominal Giriş Gərginliyi | 380 V – 690 V ±10%, 3 fazalı |
| 2 | Nominal Giriş Tezliyi | 50Hz±10% |
| 3 | Çıxış Tezliyi | 0 - 120 Hz, tənzimlənə bilər |
| 4 | Çıxış Tezliyi Qətnamə | 0,01 Hz |
| 5 | Enerji təchizatı gərginliyinə nəzarət edin | AC 220 V |
| 6 | Nominal Çıxış Gücü | 110 kVt–900 kVt |
| 7 | Nominal çıxış cərəyanı | 202 A–1535 A |
| 8 | Çıxış gərginliyi diapazonu | 0 - Giriş gərginliyi |
| 9 | Düzləşdirici növü | IGBT |
| 10 | İnverter tranzistor növü | IGBT |
| 11 | Xarici Əlaqə interfeysi | RS485, RS232 |
| 12 | Xarici Əlaqə rejimi | Fiber Optik |
| 13 | Qoruma funksiyası | Aşırı yükləmə, az yüklənmə, qısa qapanma, faza itkisi, həddindən artıq temperatur |
| 14 | Soyutma üsulu | Məcburi hava soyutma |
| 15 | Giriş Gücü Faktoru | 0.98 |
| 16 | Səmərəlilik | ＞98% |
| 17 | Çıxış filtri | Sinus dalğası |
| 18 | Nominal vəzifə dövrü | Davamlı |
| 19 | IP dərəcəsi / Qoruma dərəcəsi | IP23 |
| 20 | Həddindən artıq yükləmə qabiliyyəti | 150% nominal fırlanma anı, müddəti 60 s |
| 21 | İşləmə mühitinin temperaturu | -15 ℃ ~ 50 ℃ 5 ℉ ～ 122 ℉ |
| 22 | Saxlama/Daşıma temperaturu | -40 ℃ ~ 55 ℃ -40 ℉ ～ 131 ℉ |
| 23 | Ətraf Mühitin Rütubəti | ≤95% (+20 ℃ temperaturda), kondensasiya olunmur |
| 24 | Quraşdırma Hündürlüyü | ≤1000 m; aşıldıqda azalma tələb olunur |
| 25 | Giriş tərəfinin harmonik komponenti | 4% |
| 26 | Giriş tərəfinin harmonik məzmunu | ＜5% |
| 27 | Nəzarət rejimi | Çox nöqtəli V/F, vektor V/F |
| 28 | Giriş və Çıxış Naqil rejimi | Üstdən içəri və yuxarıdan, aşağıdan içəriyə və aşağıya doğru |
| yox. | Parametr adı | Data |
| 1 | Nominal Giriş Gərginliyi | 0,6 KV -2,6 KV±10% |
| 2 | Nominal Giriş Tezliyi | 50 Hz ± 10% |
| 3 | Çıxış Tezliyi | 0 - 120 Hz, tənzimlənən |
| 4 | Çıxış Tezliyi Qətnamə | 0,01 Hz |
| 5 | Enerji təchizatı gərginliyinə nəzarət edin | AC 220 V |
| 6 | Nominal tutum | 45 kVA–300kVA |
| 7 | Soyutma üsulu | Məcburi hava soyutma |
| 8 | Giriş Gücü Faktoru | >20% yükdə 0,98-dən yuxarı |
| 9 | Nominal vəzifə dövrü | Davamlı |
| 10 | IP dərəcəsi / Qoruma dərəcəsi | IP20 |
| 11 | Həddindən artıq yükləmə qabiliyyəti | 1 saat üçün 120%, 1 dəqiqə üçün 150% |
| 12 | İşləmə mühitinin temperaturu | -15 ℃ ~ 50 ℃ 5 ℉ ～ 122 ℉ |
| 13 | Saxlama/Daşıma temperaturu | -40 ℃ ~ 55 ℃ -40 ℉ ～ 131 ℉ |
| 14 | Ətraf Mühitin Rütubəti | ≤90% (+20 ℃ temperaturda), kondensasiya olunmur |
| 15 | Quraşdırma Hündürlüyü | ≤1000 m; aşıldıqda azalma tələb olunur |
●Hündürlük 1000 m-dən çox olmamalıdır; hündürlük 1000 m-dən çox olduqda azalma tələb olunur.
●Ətraf mühitin temperaturu: -5 ℃ ilə +40 ℃ arasında, gündəlik orta temperatur +35 ℃-dən çox olmayan, ətraf mühitin temperaturu dəyişməsi 5 ℃/saatdan çox deyil. Ətraf mühitin temperaturu icazə verilən diapazondan artıq olarsa, müvafiq kondisioner avadanlığı təchiz edilməlidir.
●Ətraf havanın maksimal nisbi rütubəti: ≤ 90% (20 ℃-də); +40 ℃ temperaturda ≤ 50%.
●Quraşdırma bünövrəsi şaquli mailliyi 5%-dən çox olmayan güclü vibrasiya və zərbədən azad olmalıdır.
●İş mühiti keçirici və ya partlayıcı tozdan, metalları korroziyaya uğradan və ya izolyasiyanı zədələyən qazlardan və buxarlardan təmizlənməlidir.
●AC giriş enerji təchizatının davamlı gərginlik dəyişməsi nominal dəyərin ±10%-dən çox olmamalıdır.
●AC elektrik şəbəkəsinin tezlik dalğalanma diapazonu: 45 Hz–55 Hz, tezlik dəyişmə sürəti saniyədə ±1%-dən çox olmayan.
●Yalnız yaxşı havalandırma ilə daxili istifadə üçün; cihazın üstündə və ətrafında boşluqlar ≥ 700 mm olmalıdır.
●Həddindən artıq gərginlik, aşağı gərginlik, həddindən artıq cərəyan, faza itkisi və qısaqapanma daxil olmaqla qorunma vasitələri ilə təchiz edilmişdir.
●Çıxış cərəyanını, gərginliyini, tezliyini və s. göstərmək üçün LED displeylə təchiz edilmişdir.
●Sistem parametrləri klaviatura vasitəsilə təyin edilə bilər.
●Həm dəyişən tezlik rejimində, həm də güc tezliyi rejimində işləyə bilər.
●Dəyişən tezlik rejimində iş rejimi əl və ya avtomatik ola bilər.
●Başlama vaxtı və işləmə tezliyi ixtiyari olaraq təyin edilə bilər.
S1: Dəyişən Sürətli Sürücü Elektrik İdarəetmə Şkafı əsasən hansı avadanlıq üçün istifadə olunur?
A1: Bu Dəyişən Sürətli Sürücü İdarəetmə Şkafı yüksək temperaturlu nasoslar, dərin quyu nasosları və çay suqəbuledici nasoslar kimi bütün növ sualtı nasoslar üçün xüsusi dəstəkləyici avadanlıqdır. O, neft mədən suyunun çatdırılması, dərin quyuların su təchizatı və çay suyunun alınması layihələrinə uyğundur.
S2: Ənənəvi sabit sürətli idarəetmə ilə müqayisədə tezliyə çevrilmə nəzarətinin əsas üstünlükləri hansılardır?
A2: Ənənəvi sabit sürətli idarəetmə qutuları ilə müqayisədəDəyişən Sürətli Sürücü Elektrik İdarəetmə Şkafılazım olduqda nasosun sürətini sərbəst tənzimləyə bilər. O, daha çox enerjiyə qənaət edir, yumşaq işə salmaqla avadanlığın aşınmasını azaldır və tam təhlükəsizlik mühafizəsinə malikdir, nasosun işini daha stabil, təhlükəsiz və enerjiyə qənaət edir.
3-cü sual: Bu idarəetmə şkafı sərt açıq iş mühitinə uyğunlaşa bilərmi?
A3: Bəli. Bu Elektrik İdarəetmə Şkafı möhürlənmiş sənaye qabığını və yüksək keyfiyyətli daxili hissələri qəbul edir. Toz keçirməz, suya davamlı və anti-müdaxilədir və neft yatağı, su quyusu və çay suqəbuledici layihələri üçün rütubətli, tozlu və açıq mühitlərdə sabit işləyə bilər.

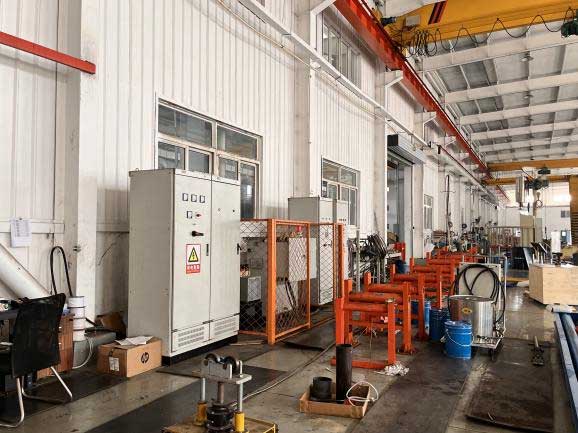

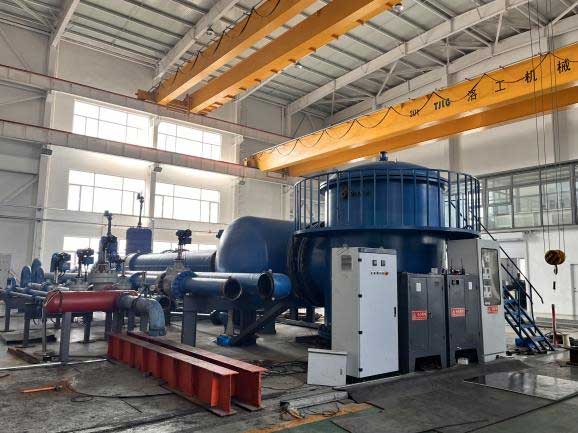

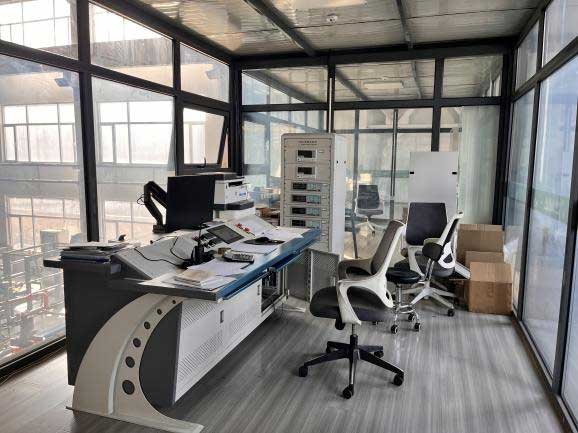

Biz hər bir Dəyişən Sürətli Sürücü Elektrik İdarəetmə Şkafı üçün ciddi keyfiyyətə nəzarət edirik. Adi tək hissəli yoxlamadan fərqli olaraq, bütün şkaflarımız çatdırılmadan əvvəl uyğunlaşdırılmış sualtı nasos dəstləri ilə sınaqdan keçirilir. Hər bir avadanlıq tam işləmə testindən, sürət tənzimləmə testindən və yük simulyasiya testindən keçir. Bu real nasos uyğunluğu testi şkaf və nasos arasında mükəmməl koordinasiyanı təmin edir. Sahənin sabit və etibarlı işləməsini təmin etmək üçün bütün məhsullar yalnız tam uyğunluq testindən keçdikdən sonra çatdırılır.

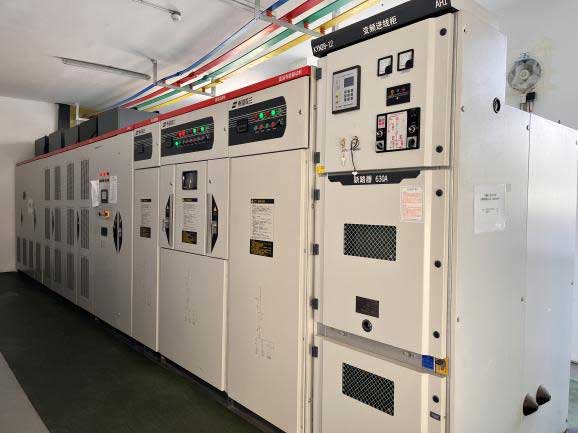

Sualtı nasosun idarəedici avadanlıqlarının işlənib hazırlanması və istehsalında zəngin təcrübəmiz var. Bütün Dəyişən Sürətli Sürücü Elektrik İdarəetmə Şkafı məhsulları sabit keyfiyyət və aşağı uğursuzluq dərəcəsi ilə ciddi şəkildə sınaqdan keçirilir. Biz müxtəlif nasoslara və iş şəraitinə uyğunlaşdırmaq üçün fərdiləşdirilmiş parametrləri və funksiyaları dəstəkləyirik. Biz satışdan əvvəl tam konsultasiya, yerində təlimat və satışdan sonrakı texniki xidmətlər təqdim edirik. Məhsullarımız sərfəli və sabit nəzarət həlləri ilə müxtəlif neft mədənləri, su quyusu və çay suqəbuledici layihələrinə xidmət göstərən bütün dünyada satılır.
