Dalgıç Eksenel Axın Pompası Yüksək Axan Su Transferini Necə Təkmilləşdirir?

Məqalənin xülasəsi

Mühəndislər, podratçılar, bələdiyyə orqanları, sənaye operatorları və kənd təsərrüfatı layihəsinin sahibləri üçün böyük axın nasosunun seçilməsi sadəcə mövcud olan ən böyük mühərriki seçmək məsələsi deyil. Nasos sistemi tələb olunan axın sürətinə, ümumi dinamik başlığa, suyun keyfiyyətinə, iş mühitinə, quraşdırma strukturuna, enerji təchizatına və gözlənilən iş dövrünə uyğun olmalıdır.

• Eksenel axın nasosunun hidravlik rolunu anlayın.
• Sualtı tikintinin nə üçün nasos stansiyasının dizaynını sadələşdirə biləcəyini müəyyənləşdirin.
• Faktiki layihə şərtlərinə uyğun olaraq nasosun gücünü qiymətləndirin.
• Düzgün planlaşdırma ilə quraşdırma və təmir risklərini azaldın.
• Uyğun materialları, mühafizə sistemlərini və monitorinq funksiyalarını seçin.
• Nasos konfiqurasiyasını su ötürmə proqramı ilə uyğunlaşdırın.

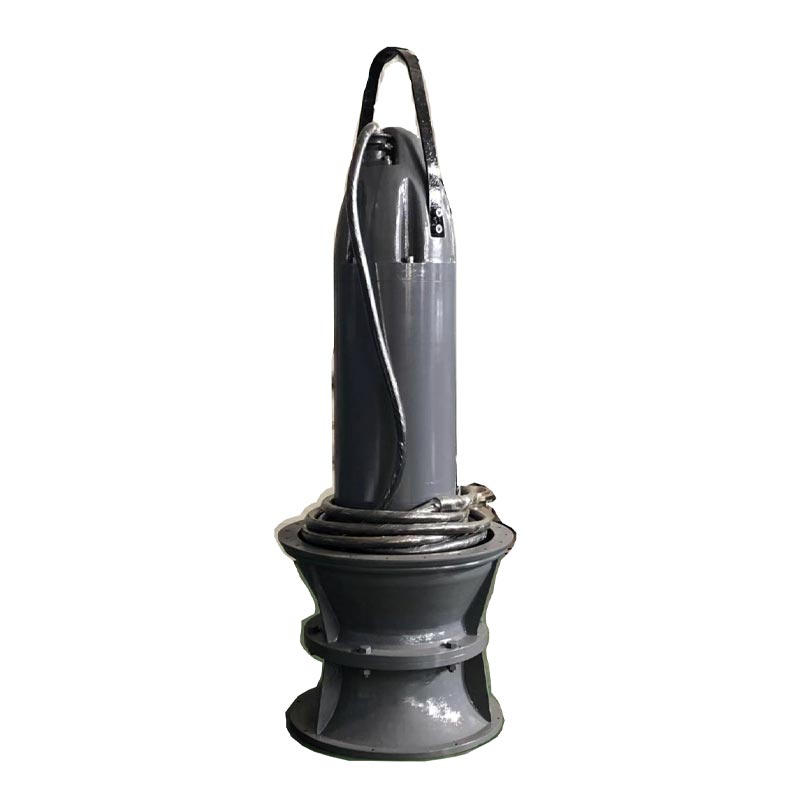

Sualtı eksenel axın nasosu nədir?

A Sualtı eksenel axın nasosuəsasən böyük miqdarda suyun nisbətən aşağı qaldırıcı başlıqlar vasitəsilə hərəkət etdirilməsi üçün nəzərdə tutulmuş yüksək tutumlu nasos maşınıdır. Ümumiyyətlə radial suyun hərəkətinə əsaslanan adi mərkəzdənqaçma nasoslardan fərqli olaraq, eksenel axın nasosu suyu nasos şaftına əhəmiyyətli dərəcədə paralel hərəkət etdirmək üçün pervane tipli çarxdan istifadə edir.

Bu hidravlik konfiqurasiya eksenel axın texnologiyasını layihə yüksək təzyiqdən daha çox yüksək axın tələb etdikdə xüsusilə uyğun edir. Tipik nümunələrə daşqın drenajı, suvarma kanalları, yağış suyunun çəkilməsi, soyuducu suyun dövriyyəsi, çay suyunun ötürülməsi və bələdiyyə drenajı daxildir.

“Sualtı” sözü quraşdırma təşkilini təsvir edir. Nasos və elektrik mühərriki bir vahiddə birləşdirilir və suyun səthinin altında işləyir. Bu, ayrıca quraşdırılmış nasos və motor birləşmələri ilə əlaqəli bir çox mexaniki uyğunlaşdırma tələblərini aradan qaldırır.

Müasir sualtı eksenel axın avadanlığı möhürlənmiş mühərrikləri, mexaniki möhürləri, sızmanın aşkar edilməsini, sarım temperaturunun monitorinqini, rulman temperaturunun monitorinqini və idarəetmə şkafının qorunmasını özündə birləşdirə bilər. Bu xüsusiyyətlər operatorlara lazımsız əl müdaxiləsini azaltmaqla yanaşı, su altında işləyən avadanlığı idarə etməyə kömək edir.

Nasos sistemi necə işləyir

Əməliyyat prosesi su nasosun qəbuluna daxil olduqda başlayır. Mühərrik şaft və pervane tipli çarxı fırladıb, suyu nasosdan və boşaltma keçidinə keçirən eksenel hidravlik qüvvə yaradır.

Mühərrik suya batırıldığı üçün ətrafdakı su istiliyin yayılmasına kömək edə bilər. Bu, uzun işləmə dövrləri zamanı xüsusilə dəyərlidir, çünki motorun temperaturunun idarə edilməsi elektrik avadanlığının etibarlılığında mühüm amildir.

İnteqrasiya edilmiş konfiqurasiya, həmçinin səthə quraşdırılmış mühərrik və sualtı nasos arasında uzun açıq mil ehtiyacını da aradan qaldırır. Daha az xarici mexaniki ötürmə komponentləri daha az hizalanma ilə bağlı narahatlıqlar və daha yığcam quraşdırma təşkili deməkdir.

1. Su qəbul zonasına daxil olur:Hidravlik dizayn suyu fırlanan çarxa doğru yönəldir.
2. Mühərrik çarxı idarə edir:Elektrik enerjisi fırlanma mexaniki enerjiyə çevrilir.
3. Pervane eksenel təkan yaradır:Böyük su həcmləri nasos keçidindən itələnir.
4. Su axıdılmasına doğru hərəkət edir:Axın çıxış kanalına, boruya və ya nasos stansiyası sisteminə yönəldilir.
5. Mühafizə sistemlərinin işinə nəzarət edir:Sensorlar anormal sızma, temperatur şəraiti və ya digər əməliyyat risklərini müəyyən edə bilər.

Həqiqi hidravlik performans çarxın həndəsəsindən, fırlanma sürətindən, bıçağın konfiqurasiyasından, nasosun diametrindən, su şəraitindən, sistemin başlığından və iş nöqtəsindən asılıdır. Buna görə də, nasos yalnız mühərrik gücündən deyil, həmişə təsdiqlənmiş performans məlumatlarından seçilməlidir.

Əsas komponentlər və konstruksiya

Etibarlı sualtı eksenel axın nasosu çarx və motordan daha çox şeydir. Onun performansı hidravlik komponentlər, elektrik mühafizəsi, sızdırmazlıq sistemləri, rulmanlar, kabellər və dəstəkləyici quraşdırma strukturu arasındakı qarşılıqlı əlaqədən asılıdır.

Müasir nasos layihələri üçün əsas üstünlüklər

Layihə sahibləri tez-tez eyni praktiki çətinliklərlə üzləşirlər: məhdud quraşdırma sahəsi, artan tikinti xərcləri, suyun səviyyəsinin dəyişməsi, texniki xidmətin çətinliyi və böyük miqdarda suyun tez bir zamanda çıxarılması ehtiyacı. Düzgün seçilmiş sualtı eksenel axın nasosu eyni vaxtda bu problemlərin bir neçəsini həll edə bilər.

1. Aşağı başda yüksək axın

Eksenel axın konfiqurasiyası təbii olaraq tələb olunan başlığın nisbətən təvazökar olduğu böyük həcmlərin hərəkəti üçün uyğundur. Bu, ötürmə qabiliyyətinin yüksək axıdma təzyiqindən daha vacib olduğu yerlərdə drenaj və su ötürmə vəzifələri üçün effektiv seçimdir.

2. Kompakt quraşdırma

Nasos və motor bir sualtı qurğuya inteqrasiya olunub. Bu, yerüstü mexanizmlərin sayını azalda və ümumi nasos stansiyasının təşkilini sadələşdirə bilər.

3. Sadələşdirilmiş mexaniki quraşdırma

Adi nasos sistemi ayrı-ayrı nasos və motor komponentləri arasında diqqətli uyğunlaşma tələb edə bilər. İnteqrasiya edilmiş sualtı qurğu quraşdırma zamanı uyğunlaşdırılmalı olan xarici mexaniki interfeyslərin sayını azaldır.

4. Effektiv motor soyutması

Ətrafdakı su əhəmiyyətli istilik ötürmə mühitini təmin edir. Buna görə də, düzgün dizayn edilmiş sualtı mühərriklər fasiləsiz iş zamanı effektiv soyutmaya nail ola bilər.

5. Aşağı əməliyyat səsi

Sualtı əməliyyat təbii olaraq mexaniki səs-küyün çox hissəsini təcrid edir. Bu, şəhər drenaj stansiyaları, yeraltı qurğular və yaşayış məntəqələrinin yaxınlığında yerləşən obyektlər üçün faydalı ola bilər.

6. Dəyişən su səviyyələrinə daha yaxşı uyğunlaşma

Daşqınlara nəzarət və drenaj qurğuları tez-tez suyun səviyyəsinin dəyişməsi ilə üzləşirlər. Sualtı konfiqurasiyalar, adi suüstü avadanlıqların daşqın riskinə məruz qalacağı yerlərdə xüsusilə praktik ola bilər.

7. Potensial olaraq aşağı mülki tikinti tələbləri

Kompakt nasos qurğusu müəyyən nasos stansiyaları üçün tələb olunan struktur sahəsini azalda bilər. Faktiki tikinti qənaəti layihənin həndəsəsindən, mülki dizayndan, axıdmanın təşkilindən və yerli quraşdırma şərtlərindən asılıdır.

Tipik Tətbiqlər

Eksenel axın nasosunun çox yönlü olması bu texnologiyanı bələdiyyə, sənaye, kənd təsərrüfatı və ətraf mühitin su idarəçiliyi layihələrində faydalı edir.

Tətbiq uyğunluğu həmişə faktiki maye xüsusiyyətləri ilə təsdiqlənməlidir. Temperatur, pH, dayandırılmış bərk maddələr, aşındırıcı komponentlər, zibil və digər çirkləndiricilər material seçiminə və işləmə etibarlılığına təsir göstərə bilər.

Pompanın seçilməsi üçün əsas amillər

Pompanın yalnız tələb olunan axın sürətinə görə seçilməsi sistemin zəif işləməsinin ən ümumi səbəblərindən biridir. Spesifikasiyanı tamamlamazdan əvvəl tam hidravlik və əməliyyat mühiti qiymətləndirilməlidir.

Hidravlik hesablamalar nominal dəyərlərə əsaslanmaqdansa, faktiki sistem əyrisini nəzərə almalıdır. Ən yaxşı iş nöqtəsi ümumiyyətlə nasosun həddindən artıq tənzimləmə, qeyri-sabit işləmə, vibrasiya və ya lazımsız enerji sərfiyyatı olmadan tələb olunan işi təmin edə bildiyi yerdir.

Sualtı eksenel axın nasosu və adi nasos qurğuları

Həm sualtı, həm də adi nasos sistemləri düzgün dizayn edildikdə suyun etibarlı ötürülməsini təmin edə bilər. Fərq ilk növbədə avadanlığın necə quraşdırıldığından və mühərrikin, nasosun, soyutma və dəstəkləyici infrastrukturun necə təşkil olunduğundan asılıdır.

Düzgün seçim saytdan asılıdır. Asan səthə çıxış, çox yüksək təzyiq və ya xüsusi proses tələblərinin üstünlük təşkil etdiyi yerlərdə ənənəvi nasos üstünlük təşkil edə bilər. Sualtı axial axın konfiqurasiyası yüksək axın, aşağı başlıq, yığcam tikinti və dəyişkən su səviyyələri layihənin mərkəzi tələbləri olduqda xüsusilə cəlbedici olur.

Quraşdırma Mülahizələri

Düzgün quraşdırma çox vacibdir, çünki suqəbuledici qurğu və ya boşaltma sistemi səhv konfiqurasiya olunarsa, hətta yaxşı dizayn edilmiş nasos da zəif performansdan əziyyət çəkə bilər.

1. Quraşdırma kamerasını yoxlayın:Pompaya daxil ola biləcək tikinti zibillərini və yad əşyaları çıxarın.
2. Qəbul həndəsəsini yoxlayın:Giriş nasosa sabit və ağlabatan vahid axın təmin etməlidir.
3. Minimum batmağı təsdiqləyin:Nasos istehsalçı tərəfindən müəyyən edilmiş su səviyyəsində işləməlidir.
4. Elektrik kabelini qoruyun:Kəskin əyilmələrin, aşınmaların, nəzarətsiz hərəkətlərin və mexaniki zədələrin qarşısını alın.
5. Müvafiq qaldırıcı avadanlıqdan istifadə edin:Sualtı qurğular ağır ola bilər, ona görə də qaldırma nöqtələri və avadanlıq düzgün qiymətləndirilməlidir.
6. Elektrik mühafizəsini yoxlayın:Başlamadan əvvəl torpaqlama, həddindən artıq yüklənmədən qorunma, sızma monitorinqi və nəzarət funksiyalarını təsdiq edin.
7. Fırlanma və istismara vermə şərtlərini yoxlayın:Pompanı normal işə salmazdan əvvəl istehsalçının işə salma proseduruna əməl edin.

Suqəbuledici dizayn xüsusi diqqətə layiqdir. Zəif daxilolma şəraiti burulğanlar, qeyri-bərabər yüklənmə, turbulentlik və ya hava və zibilin həddindən artıq daxil olması yarada bilər. Bu şərtlər hidravlik performansı azalda və vibrasiya və ya aşınmanı artıra bilər.

Baxım və Etibarlılıq Təcrübələri

Sualtı avadanlıq tələbkar mühitlər üçün nəzərdə tutulmuşdur, lakin su altında işləmə texniki xidmətə məhəl qoymamaq demək deyil. Elektrik izolyasiyasını, möhürləri, rulmanları, hidravlik komponentləri və kabelləri qorumaq üçün hələ də profilaktik yoxlama lazımdır.

Praktik texniki xidmət proqramına aşağıdakılar daxil olmalıdır:

• İstehsalçının texniki xidmət proseduruna uyğun olaraq mühərrikin izolyasiya vəziyyətinin yoxlanılması.
• Elektrik kabelinin kəsiklər, aşınma və ya xarab olub olmadığını yoxlayın.
• Sızma aşkarlama siqnallarına və mexaniki möhür vəziyyətinə nəzarət.
• Mühərrikin sarğı və rulman temperatur meyllərinin yoxlanılması.
• Pervane qanadlarının eroziya, korroziya, çirklənmə və ya fiziki zədələrə qarşı yoxlanılması.
• Anormal vibrasiyanın, səs-küyün, cərəyanın çəkilməsinin və axının dəyişməsinin yoxlanılması.
• Qəbul ekranlarının yoxlanılması və yığılmış zibillərin çıxarılması.
• Performansın tədricən pisləşməsini müəyyən etmək üçün əməliyyat qeydlərinin nəzərdən keçirilməsi.

Performans monitorinqi böyük qurğular üçün xüsusilə dəyərlidir. Azalan axını ilə müşayiət olunan enerji istehlakının tədricən artması hidravlik çirklənməni, çarxın zədələnməsini, sistem müqavimətinin artmasını və ya nəzərdə tutulan iş yerindən uzaqda işləməyi göstərə bilər.

Ümumi əməliyyat problemləri və həll yolları

Niyə JINAOTE-ni nəzərdən keçirin?

JINAOTEyüksək həcmli su ötürülməsi, kompakt quraşdırma və etibarlı sualtı əməliyyatın vacib olduğu tətbiqlər üçün sualtı nasos həllərinə diqqət yetirir. Onun Sualtı Eksenel Axın Pompası təklifi bələdiyyə drenajı, daşqına qarşı mübarizə, suvarma, sənaye su sistemləri, mədən drenajı, tərsanə layihələri və enerji ilə əlaqəli su tətbiqləri kimi tələbkar su idarəetmə mühitləri üçün yerləşdirilmişdir.

Məhsul yanaşması nasos və motoru inteqrasiya olunmuş sualtı montaja birləşdirir. Konfiqurasiya və layihə tələblərindən asılı olaraq mühafizə xüsusiyyətlərinə möhürlənmiş mühərrik konstruksiyası, mexaniki sızdırmazlıq tənzimləmələri, sızmanın aşkarlanması, sarım temperaturunun monitorinqi və rulman temperaturunun monitorinqi daxil ola bilər.

JINAOTE həmçinin eksenel axın və qarışıq axın tələblərini fərqləndirir. Eksenel axın konfiqurasiyaları ümumiyyətlə yüksək axınlı, aşağı başlıqlı vəzifələr üçün uyğundur, layihənin daha böyük başlıq qabiliyyəti və fərqli hidravlik xüsusiyyətləri tələb etdiyi yerlərdə qarışıq axın dizaynları nəzərdən keçirilə bilər.

Layihənin satın alınması üçün ən faydalı başlanğıc nöqtəsi sadəcə nasos modelini istəmək deyil. Bunun əvəzinə təchizatçıya tələb olunan axın, başlıq, maye temperaturu, suyun keyfiyyəti, bərk maddələrin tərkibi, quraşdırma dərinliyi, enerji təchizatı, iş qrafiki və quraşdırma təşkili ilə təmin edin. Bu məlumat təchizatçıya hidravlik vəzifəni qiymətləndirməyə və daha uyğun konfiqurasiya tövsiyə etməyə imkan verir.

Tez-tez verilən suallar

1. Sualtı eksenel axın nasosu əsasən nə üçün istifadə olunur?

Əsasən nisbətən aşağı başlıqlarda böyük həcmdə suyun daşınması üçün istifadə olunur. Ümumi tətbiqlərə daşqına qarşı mübarizə, bələdiyyə drenajı, suvarma, sənaye suyunun ötürülməsi, soyuducu suyun dövriyyəsi, mədən drenajı və çay və ya göl kənarındakı nasos stansiyaları daxildir.

2. Eksenel axın və qarışıq axın nasosları arasında əsas fərq nədir?

Eksenel axın nasosu ilk növbədə suyu şafta paralel hərəkət etdirir və ümumiyyətlə yüksək axın və aşağı başlıq üçün optimallaşdırılıb. Qarışıq axın nasosu eksenel və radial hidravlik xüsusiyyətləri birləşdirir və uyğun tətbiqlərdə daha böyük başlıq qabiliyyəti təmin edə bilər.

3. Sualtı eksenel axın nasosu davamlı olaraq su altında işləyə bilərmi?

Bəli, düzgün dizayn edilmiş sualtı qurğular su altında işləmək üçün nəzərdə tutulub. Bununla belə, davamlı əməliyyat istehsalçının müəyyən etdiyi su səviyyəsi, temperatur, elektrik, hidravlik və ətraf mühit məhdudiyyətləri daxilində qalmalıdır.

4. Sualtı nasosda mühərrikin soyudulması nə üçün vacibdir?

Elektrik mühərrikləri əməliyyat zamanı istilik yaradır. Mühərrik su altında olduğundan, ətrafdakı su effektiv istilik ötürməsini təmin edə bilər. Tələb olunan sualtı və istismar şərtlərinin saxlanması buna görə də istilik etibarlılığı üçün vacibdir.

5. Nasos seçməzdən əvvəl hansı su şəraiti yoxlanılmalıdır?

Ən azı mayenin temperaturunu, pH-nı, asılı bərk maddələri, sıxlığı, aşındırıcı komponentləri, aşındırıcı hissəcikləri, lifləri və zibilləri qiymətləndirin. Bu amillər hidravlik performansa, material seçiminə, möhürləmə müddətinə və texniki xidmət tələblərinə təsir göstərir.

6. Sualtı nasos üçün ayrıca mühərrik lazımdırmı?

Xeyr. Sualtı nasos qurğusunun müəyyənedici xüsusiyyətlərindən biri odur ki, mühərrik və nasos vahid birləşməyə inteqrasiya olunub. Bu, ayrıca quraşdırılmış nasos və mühərriklə müqayisədə mexaniki quraşdırmanı asanlaşdıra bilər.

7. Zamanla nasosun səmərəliliyini necə saxlamaq olar?

Müntəzəm yoxlama, performans monitorinqi, suqəbuledicinin təmizlənməsi, pervanenin yoxlanılması, elektrik sınaqları, möhürlərin yoxlanılması və vibrasiya və ya temperaturun monitorinqi pisləşməni böyük bir nasazlığa çevrilməzdən əvvəl müəyyən etməyə kömək edə bilər.

8. Sualtı eksenel axın nasosu daşqına qarşı layihələr üçün uyğundurmu?

Bəli. Yüksək həcmli, aşağı başlıqlı su ötürülməsi eksenel axın nasosu üçün tipik istifadə halıdır. Suya batırılmış tənzimləmə suyun səviyyəsinin əhəmiyyətli dərəcədə dəyişdiyi və səthə quraşdırılmış avadanlıqların əlavə qorunma tələb etdiyi yerlərdə də praktik ola bilər.

9. Doğru nasos modeli necə seçilməlidir?

Tələb olunan axın və ümumi başlıqdan başlayın, sonra mayenin xüsusiyyətlərini, quraşdırma dərinliyini, əməliyyat dövrünü, enerji təchizatını, suqəbuledici şərtləri və nəzarət tələblərini qiymətləndirin. Yekun seçim istehsalçının təsdiq edilmiş performans məlumatlarına və layihə üzrə xüsusi hesablamalara əsaslanmalıdır.

10. Kotirovka sorğusu zamanı hansı məlumatlar təqdim edilməlidir?

Tələb olunan axın, baş, maye xüsusiyyətləri, suyun temperaturu, minimum və maksimum su səviyyələri, quraşdırma metodu, elektrik təchizatı, iş saatları və hər hansı xüsusi monitorinq və ya material tələblərini təmin edin. Ətraflı məlumat avadanlığın seçilməsi və kotirovkaların dəqiqliyini artırır.

Nəticə

A Sualtı eksenel axın nasosuyüksək axıdma başlıqlarına ehtiyac olmadan böyük miqdarda suyun ötürülməsi lazım olan layihələr üçün praktik həlldir. Onun inteqrasiya olunmuş nasos və mühərrik konfiqurasiyası quraşdırmanı sadələşdirə, avadanlığın izlərini azalda, motorun effektiv soyudulmasını dəstəkləyə və çətin drenaj və su ötürmə mühitləri üçün möhkəm yanaşma təmin edə bilər.

Ən yaxşı nəticələr düzgün mühəndislikdən asılıdır. Avadanlıq seçilməzdən əvvəl axın sürəti, ümumi başlıq, suqəbuledici şərtlər, suyun keyfiyyəti, iş temperaturu, elektrik təchizatı, suya batma və iş dövrü nəzərə alınmalıdır. Düzgün quraşdırma və profilaktik baxım hidravlik məhsuldarlığı və uzunmüddətli etibarlılığı qorumaq üçün eyni dərəcədə vacibdir.

Bələdiyyə drenajı, daşqına qarşı mübarizə, suvarma, sənaye sularının ötürülməsi, mədən drenajı, soyuducu su sistemləri və ya digər böyük axın tətbiqləri üçün,JINAOTElayihə tələblərinə uyğunlaşdırılmış Sualtı Eksenel Axın Pompası həllərini təmin edə bilər. Uyğun konfiqurasiyanı müəyyən etmək və bahalı seçim xətalarından qaçmaq üçün axın, baş, su şəraiti, quraşdırma təfərrüatları və əməliyyat tələblərini texniki komanda ilə paylaşın.
