Suyun yığılması mədən işlərinin səmərəliliyinə və təhlükəsizliyinə təsir edən əsas problemlərdən biridir. Həddindən artıq qrunt suları, yağışlar, və yeraltı sızma istehsalı dayandıra, avadanlıqları zədələyə və istismar xərclərini artıra bilər.

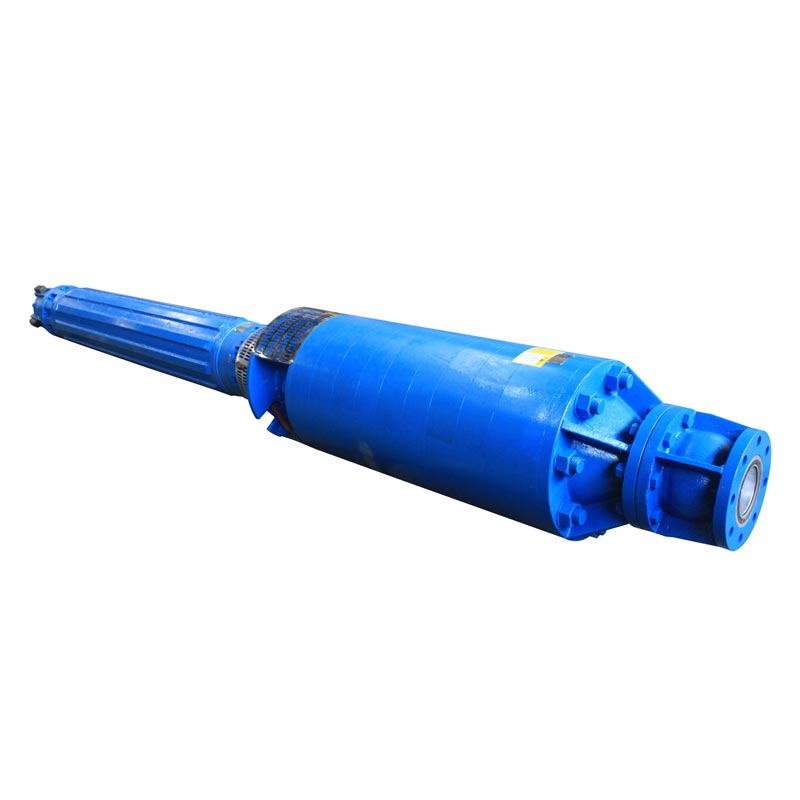

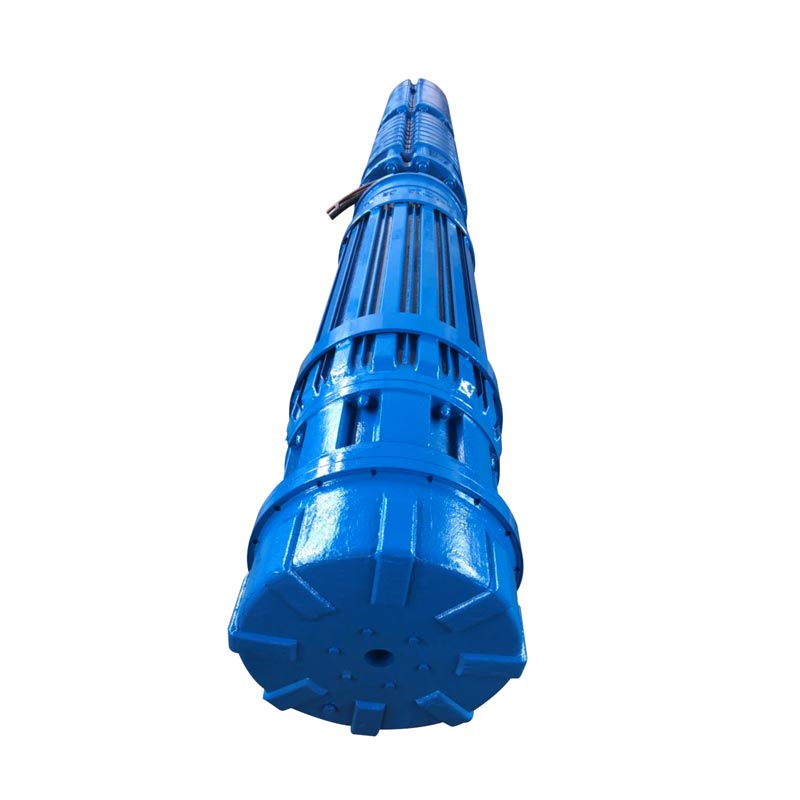

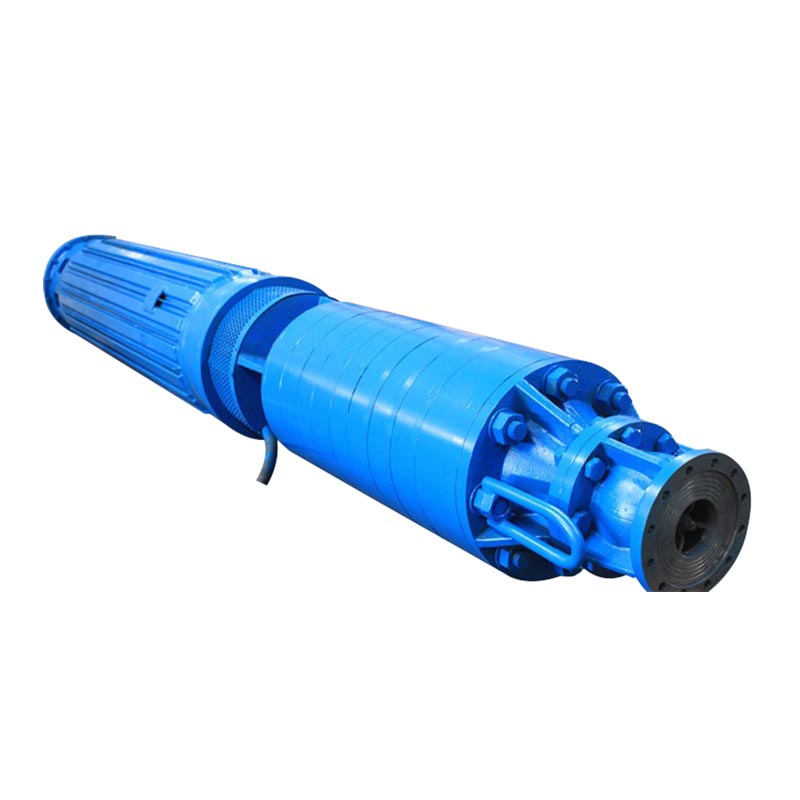

Drenaj Dalgıç Mədən Pompası davamlı susuzlaşdırma işləri üçün ağır mədən susuzlaşdırma tətbiqləri üçün hazırlanmışdır. əməliyyat və uzun xidmət müddəti tələb olunur. Yüksək performanslı mərkəzdənqaçma hidravlik sistemi ilə dizayn edilmişdir və möhkəmdir sualtı mühərrik texnologiyası, hətta dərin mədənlərdə, böyük açıq çuxurlarda və mühitlərdə sabit suyun çıxarılmasını təmin edir aşındırıcı hissəcikləri ehtiva edir.
Kömür və mis mədənlərindən qızıl, qalay və almaz hasilatı sahələrinə qədər bu nasos etibarlı drenaj təmin edir. tələb olunan şərtlər altında performans.
Eksenel itkidən və çəkilmiş bərk cisimlərdən və lildən qurğuya yük nə qədər az olarsa, əməliyyat qabiliyyəti bir o qədər yüksək olar. etibarlılıq.
Əməliyyat etibarlılığı nə qədər yüksək olarsa, xidmət müddəti bir o qədər uzun olar. 10 il və ya daha çox ola bilən HDM ilə təchiz edilmiş sualtı motor nasosları üçün.
Xidmət müddəti nə qədər uzun olsa və səmərəlilik nə qədər yüksək olsa (90%-ə qədər), əməliyyat xərcləri bir o qədər aşağı olar.
Axın tutumu Q: 6000 m'/saata qədər (26500 ABŞ gpm)
Çatdırılma başlığı H: 1500 m-ə qədər (5000 fut)
Təzyiq p: 150 bara qədər (2200 Psi)
Sürət n: 3600 rpm-ə qədər
Motorun performans məlumatları:
Tezlik: 50 Hz/ 60 Hz
V gərginliyi: 14000 volta qədər
Mühərrikin gücü P: 5000 kVta qədər (6700 at)
Sürət n: 3600 rpm-ə qədər
Temperatur t: 100 ℃-ə qədər
Materiallar: Materiallar tələblərinizə uyğun olaraq fərdi olaraq seçilir, o cümlədən boz çuqun, çevik dəmir, bürünc, alüminium bürünc, dupleks paslanmayan polad.
(1) Sualtı nasos mərkəzdənqaçma çarxına və radial istiqamətləndirici qanad quruluşuna malikdir; əməliyyat zamanı maye radial olaraq çəkilir və radial olaraq boşaldılır;
(2) Bu sualtı nasos, ilk növbədə, çarx, möhür halqası, yuxarı və aşağı istiqamətləndirici qanadlar, yuxarı və aşağı ara hissələr, sorma bölməsi, boşaltma bölməsi, nasos mili, yuxarı dayaq yatağı, bələdçi qanad qolu və ara keçid bölməsindən ibarətdir.
(3) Pompanın iş kamerası çarxdan, bələdçi qanadlardan və ara hissələrdən ibarətdir. Pervane, podşipnik qolları və polad qollar rotor qurğusunu təşkil edir, fırlanan rotor qurğusunu dəstəkləmək üçün sürüşmə bölməsində, boşaltma bölməsində və ara keçid bölməsində sürüşmə rulmanları quraşdırılır.
(4) Eksenel qüvvələri tarazlaşdırmaq üçün çarxlar simmetrik şəkildə yerləşdirilir: yuxarı çarx saat əqrəbi istiqamətində fırlanır, aşağı çarx isə əks istiqamətdə quraşdırılır. İşləmə zamanı çarxların yaratdığı ox qüvvələri bir-birini ləğv edir və hər hansı qalıq ox qüvvəsi mühərrikə qoşulmuş dayaq yatağı tərəfindən daşınır və bununla da qurğunun xidmət müddəti uzadılır.
(5) Rotor, nasos muftasının radial çiynindən istifadə edərək, motorun podşipnik korpusunun muftası ilə uyğunlaşdırılaraq yerləşdirilir və sərt bir əlaqə yaratmaq üçün boltlar ilə eksenel olaraq bərkidilir.
(1) Mühərrik stator, rotor, yuxarı və aşağı istiqamətləndirici rulmanlar, dayaq rulmanları, baza, şaft uzatma möhüründən ibarətdir. montaj və digər komponentlər.
(2) Mühərrik şaftının uzantısı rezinlə gücləndirilmiş yağ möhürü və mexaniki möhürlə möhürlənir.
(3) Mühərrikin təzyiqi arasındakı təzyiqi tarazlaşdırmaq üçün mühərrikin altındakı rezin genişləndirici kisəsi quraşdırılmışdır. daxili boşluq və xarici su mühərrikin içərisində istilik genişlənməsi və büzülməsi meydana gəldiyi zaman və ya xarici suyun səviyyəsi dəyişir. Motorun aşağı hissəsi korroziyaya davamlı sinklənmiş təbəqə ilə örtülmüşdür metal.
(4) Motor korpusunun xarici səthində soyuducu qanadlar və soyuducu su kanalları var. Əməliyyat zamanı, motorun daxili hissəsi su ilə doldurulur və bu, rotorun altındakı çarx tərəfindən dövriyyəyə buraxılır. vahid daxili temperatur. Eyni zamanda, mühərrikin xarici səthi üzərindən yüksək sürətli su axını dağılır korpusdan, soyuducu qanadlardan və su kanalı səthlərindən istilik.
(5) Mühərrikin stator sarımları əla temperatur təklif edən yüksək gərginlikli, suya davamlı izolyasiya edilmiş teldən istifadə edir. müqavimət və izolyasiya xüsusiyyətləri. Sarma naqilləri yüksək gərginlikli, suya davamlı elektrik kabelinə qoşulur. Bundan əlavə, suyun monitorinqi üçün sarım uclarının səthinə temperatur sensorları əlavə olunur onların ətrafındakı temperatur. Temperatur sensorları dörd nüvəli kabelə qoşulur; hər iki kabel yuxarı bələdçidəki kabel çıxış dəliklərindən keçirilir rulman korpusu.
(6) Rotor dələ qəfəs tiplidir, qəfəs mis keçiricilərdən hazırlanmışdır.
(7) Yuxarı və aşağı istiqamətləndirici rulman gövdələri rulman qabıqları ilə təchiz edilmişdir və bir dayaq yatağı quraşdırılmışdır. rotorun aşağı ucu. Təkərli rulman qurğusu yuxarı və aşağı dayaqlı rulmanlardan və sürüşmə blokundan ibarətdir. eksenel qüvvələri dəstəkləmək üçün istifadə olunan lövhə; yuxarı rulman seqmentli həlqəvi tipdir, aşağı isə dayaq seqmentli sektor növüdür.
Yeraltı kömür mədənlərindən yeraltı suların səmərəli şəkildə çıxarılması.
Mis, qızıl, qalay və almaz mədən drenaj sistemləri üçün uyğundur.
Böyük mədən ocaqlarında yağışın yığılması və qrunt sularına nəzarət edir.
Dərin yeraltı əməliyyatlar üçün yüksək təzyiq konfiqurasiyası.
Nasos tərkibində yeraltı sular, çöküntülər və asılı hissəciklər olan mədən suları üçün nəzərdə tutulmuşdur. Material seçimi su şəraitinə uyğun olaraq düzəldilə bilər.
Konfiqurasiyadan asılı olaraq nasos 1500 metr hündürlüyə çata bilər ki, bu da onu dərin mədənlər üçün uyğun edir. drenaj tətbiqləri.
Ümumi materiallara çuqun, çevik dəmir, bürünc, alüminium bürünc və dupleks paslanmayan polad daxildir. The seçim korroziya və aşınma tələblərindən asılıdır.
Bəli. Pompanın hidravlik performansı, mühərrik gərginliyi, gücü, materialları və konfiqurasiyası uyğun olaraq fərdiləşdirilə bilər layihə tələbləri.
