Neft Quyuları üçün Elektrikli Dalgıç Nasos

Elektrikli sualtı nasos (ESP) neft quyularının məhsuldarlığını artırmaq üçün istifadə edilən quyuda süni qaldırıcı qurğudur. elədir əsasən orta dərinlikli neft quyularında, yüksək sulu neft quyularında, ağır neft quyularında və dənizdəki hasilat quyularında istifadə olunur. neft yataqları. Sistem sualtı mühərrik, qoruyucu, qaz-maye ayırıcı kimi əsas komponentlərdən ibarətdir. və çoxpilləli mərkəzdənqaçma nasosu. Mühərrik nasos qurğusunu yüksək sürətlə fırlanmağa, davamlı olaraq qaldırmağa yönəldir quyudan səthə xam neft.

Ənənəvi mexaniki yağ çıxarma üsulları ilə müqayisədə ESP-lər geniş yerdəyişmə diapazonu, dərin quyu mühitlərinə uyğunlaşma, daha kiçik səth izi və güclü davamlı əməliyyat qabiliyyəti. Onlar quyunun dərinliyinə, korpusun ölçüsünə, xam neftin özlülüyünə, qazın tərkibinə və aşındırıcı mühitə görə fərdiləşdirilə bilər, neft yatağının uzunmüddətli sabit hasilatı üçün etibarlı süni lift həllini təmin edir.

Məhsulun işləmə prinsipi

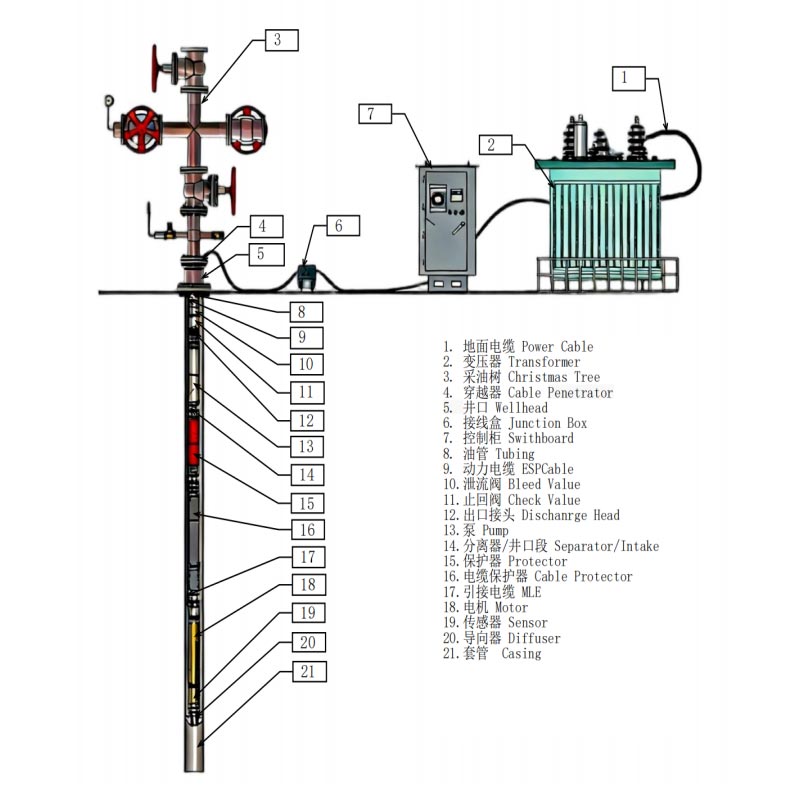

ESP sistemi neft quyusunun maye səviyyəsinin altında quraşdırılıb və quyudakı sualtı mühərriki enerji ilə təmin edir. səthə nəzarət kabineti.

Əməliyyat zamanı:

Sualtı mühərrik fırlanma üçün çox mərhələli mərkəzdənqaçma nasosunu idarə edir;

Quyu mayesi nasosun gövdəsinə giriş vasitəsilə daxil olur;

Çoxmərhələli çarxlar təzyiqi tədricən artırır;

Xam neft, təbii qaz və lay sularının qarışığı yerüstü boru kəmərinə nəql edilir;

Qoruyucu quyu mayesini motorun daxili sürtkü yağından təcrid edərək uzunmüddətli stabil işləməyi təmin edir. motorun.

ESP davamlı quyu təzyiqi vasitəsilə istehsal gücünü artırır və onu xüsusilə uyğun edir təbii təzyiqi qeyri-kafi olan və ya bərpa səmərəliliyinin artırılması tələb olunan neft quyuları.

Material və İstehsal Texnologiyası

Nasos pilləsi korroziyaya davamlı lehimli poladdan və hamar axın və yüksək axını təmin etmək üçün dəqiq CNC işlənmişdir. səmərəlilik.

Sualtı mühərrik yüksək temperatura davamlı izolyasiya materiallarından istifadə edərək, hətta hava şəraitində belə sabit işləməyi təmin edir. yüksək temperaturlu quyu mühitləri. Qoruyucu, xam neftin effektiv qarşısını almaq üçün xüsusi izolyasiya yağı istifadə edir, duzlu su və qazın mühərrik komponentlərinə daxil olmasından.

Bütün kritik komponentlər korroziyaya qarşı örtük və sızdırmazlıq emalından keçir. Avtomatlaşdırılmış montaj xəttimiz təmin edir hər bir komponentin dəqiq uyğunluğu. Hazır neft quyuları üçün hər bir elektrik sualtı nasosu tam sınaqdan keçir çatdırılmadan əvvəl quyu simulyasiya testi.

Əsas Performans Xüsusiyyətləri

1. Kompleks Neft Quyuları Mühitləri üçün uyğundur

ESP aşağıdakılara tətbiq oluna bilər: dərin quyular, istiqamətli quyular, dəniz platforması quyuları, yüksək su ilə kəsilmiş neft quyuları, ağır neft termal bərpa quyuları və kiçik qoruyucu quyular.

2. Yüksək İstehsal Gücü

Çox mərhələli mərkəzdənqaçma nasos dizaynı davamlı və sabit qaldırma qabiliyyətini təmin edərək daha yaxşı istehsal təklif edir ənənəvi nasos avadanlığı ilə müqayisədə yüksək hasilatlı neft quyularında səmərəlilik.

3. Səthi Avadanlıqlara Azaldılmış Tələblər

Bütün nasos qurğusu quyuda quraşdırılmışdır: səth avadanlığının izlərini azaldır, iş səs-küyünü azaldır və onu dəniz platformaları kimi məkan məhdud mühitlər üçün uyğun edir.

4. Əla Korroziyaya Müqavimət

Kükürd tərkibli, yüksək duzlu və yüksək temperaturlu rezervuarlar, lehimli polad və paslanmayan polad materiallar üçün korroziyaya qarşı örtüklərlə, avadanlığın uzunmüddətli etibarlılığını artırmaq üçün istifadə edilə bilər.

Vahid konfiqurasiyası üçün minimum daxili diametri 99,6 mm olan 4,5 düymlük korpusun tətbiqi

Vahid konfiqurasiyası üçün minimum daxili diametri 118,6 mm olan 5,5 düymlük korpusun tətbiqi

Vahid konfiqurasiyası üçün minimum daxili diametri 150,4 mm olan 7 düymlük korpusun tətbiqi

Vahid konfiqurasiyası üçün minimum daxili diametri 196,2 mm olan 8-5/8 düymlük korpusun tətbiqi

Vahid konfiqurasiyası üçün minimum daxili diametri 247,9 mm olan 10-3/4 düymlük korpusun tətbiqi

Elektrikli sualtı nasos seçərkən hansı amilləri nəzərə almaq lazımdır?

ESP seçmək sadəcə gücə əsaslanmır; aşağıdakıların hərtərəfli nəzərdən keçirilməsini tələb edir:
1. Quyunun Dərinliyi: Quyu nə qədər dərin olarsa, başlıq bir o qədər yüksəkdir və tələb olunan güc bir o qədər çox olur.
2. İstehsal tələbləri: Hədəf gündəlik istehsal əsasında nasos mərhələlərinin sayını və yerdəyişməni təyin edin.
3. Xam Neft Xüsusiyyətləri: Xam neftin özlülüyü, qum tərkibi, suyun kəsilməsi və qaz-neft nisbəti daxil olmaqla.
4. Quyu lüləsinin şərtləri: Gövdə ölçüsü, temperatur, korroziyaya məruz qalma mühiti və quyuya meyl bucağı daxil olmaqla. Bu parametrləri hərtərəfli uyğunlaşdırmaqla, ESP-nin həddindən artıq yüklənməsi, qazın bağlanması və erkən nasazlıq riskləri azaldıla bilər.

Əsas Tətbiq Ssenariləri

Neft quyuları üçün elektrik sualtı nasosları aşağıdakı sahələrdə geniş istifadə olunur:
Quruda neft yataqlarının işlənməsi
Dəniz platformasında neft hasilatı
Dərin neft quyusu hasilatı
Yüksək su kəsilmiş su anbarları
Ağır neftin termal bərpası layihələri
İstiqamətli və üfüqi quyular
Onlar uzunmüddətli fasiləsiz hasilat və yüksək gündəlik hasilat tələb edən neft-mədən layihələri üçün xüsusilə uyğundur.

Aksesuar Uyğunluğu

Bu ESP vahid API ölçü standartlarına uyğundur, ESP düz kabel, o cümlədən dəstəkləyici aksessuarlara mükəmməl uyğun gəlir. quyu ağzının möhürləmə qurğusu, dəyişən tezlikli idarəetmə şkafı, quyuda ekran və axınölçən. Standart interfeys yerində montajı tez həyata keçirir, quraşdırmanı və sonradan yoxlamaya texniki qulluqu asanlaşdırır, quyuların tamamlanmasını qısaldır tikinti dövrü.

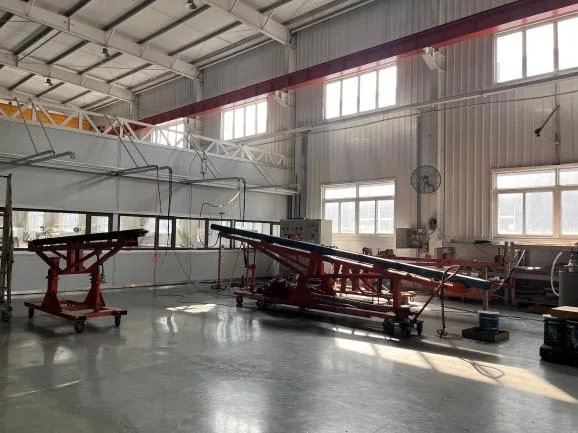

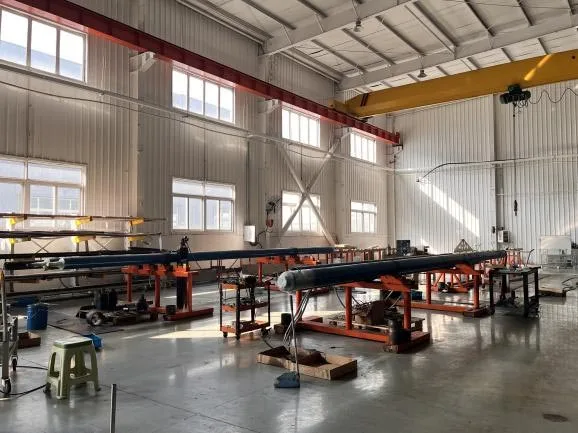

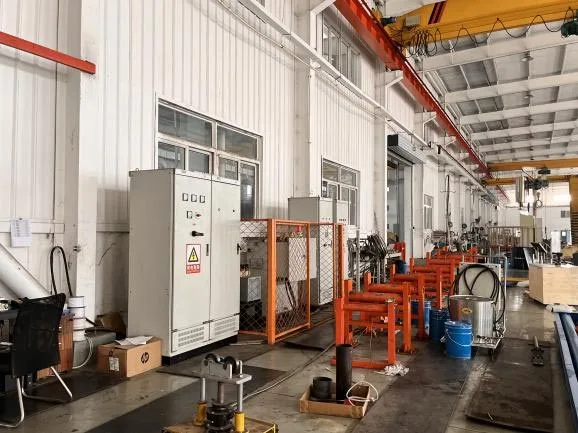

Zavod istehsalı və keyfiyyətə nəzarət

İstehsal zamanı əsas komponentlər hərtərəfli sınaqdan keçirilir:
Xammalın kimyəvi tərkibinin yoxlanılması
CNC dəqiq emal testi
Rotorun dinamik balansının yoxlanılması
Motor izolyasiya performans testi
Nasos qurğusunun təzyiq sınağı
Sızdırmazlıq qabiliyyətinin yoxlanılması
Maşın əməliyyatının simulyasiya testini tamamlayın
Bütün ESP sistemləri neft yatağının uzunmüddətli istismar tələblərinə cavab verməsi üçün zavoddan çıxmazdan əvvəl performans yoxlamasından keçir.

Tez-tez verilən suallar

S1: Neft Quyusu üçün Elektrikli Dalgıç Pompa hansı iş şəraitinə daha çox uyğun gəlir?

A1: Əsasən dərin neft quyuları, ağır neft quyuları və dəniz hasilat quyuları üçün istifadə olunur. Stabilliyi təmin edir dar korpusda və yüksək temperaturlu quyu mühitlərində yüksək axınlı süni qaldırıcı.

2-ci sual: ESP lay duzlu suyunun korroziyasına necə müqavimət göstərir?

A2: Əsas axın və ötürmə komponentləri korroziyaya qarşı örtüklü anti-kükürd ərintisi materialı qəbul edir. Daxili qoruyucu uzunmüddətli yeraltı istismara nail olmaq üçün motorun nüvəsini qorumaq üçün korroziyalı mayeni təcrid edir.

S3: Xüsusi rezervuar tələbləri üçün nasos parametrlərini tənzimləyə bilərikmi?

A3: Bəli. Biz Neft Quyuları üçün peşəkar OEM Elektrikli Dalgıç Pompanı təqdim edirik, nasos mərhələlərini fərdiləşdirir, quyunun dərinliyinə, xam özlülüyünə və lay suyunun tərkibinə görə mühərrik gücü və antikorroziya dərəcələri.

Niyə ESP sistemimizi seçməlisiniz?

Biz tam ESP konfiqurasiya həlləri təqdim edərək, neft yataqları üçün süni qaldırıcı avadanlıqların istehsalında ixtisaslaşmışıq. müxtəlif quyu şəraitinə uyğunlaşdırılmışdır.

Üstünlüklərimizə aşağıdakılar daxildir:
Müxtəlif ölçülü korpuslar üçün dəstək
Nasoslar, mühərriklər və qoruyucular daxil olmaqla tam sistemlərin təmin edilməsi
Xüsusi korroziyaya davamlı materiallar üçün dəstək
Həm quruda, həm də dənizdə neft yataqlarının tətbiqi ehtiyaclarını ödəmək
OEM istehsal xidmətləri təklif edir
Kompleks ehtiyat hissələri təchizatı sistemi
Göndərmədən əvvəl performans testini tamamlayın

Avadanlıq seçimi və sistem uyğunluğundan satış sonrası texniki xidmət dəstəyinə qədər biz sabit və etibarlı ESP təmin edirik dünya üzrə neft və qaz müştəriləri üçün həllər.
